Máquina de solda de alta precisão HGT-3C
Descrição
A máquina de solda de alta precisão HGT-3C é uma máquina de soldar de mesa de trabalho horizontal que pode executar soldagem longitudinal automática. Esta máquina de solda costura longitudinal é constituída pela estrutura e pelo controlador KZ3-CI. O equipamento de solda alta precisão tem construção modular. A máquina de solda HGT-3C é principalmente utilizada para soldagem de instrumentos de precisão, tubos ondulados, componentes médicos e eletrônicos.
Performance da Máquina de solda de alta precisão
1. A distância da coluna do trilho de guia, cabeçote móvel e proa é ajustável.
2. A proa rotativa é movida por um motor DC. A equipamento de solda alta precisão está ainda equipada com um interruptor de corrente para a solda.
3. O movimento do pistão do cabeçote móvel tem um método de alimentação manual.
4. A máquina de solda de alta precisão tem um mecanismo de ajuste tridimensional da tocha para permitir a regulação manual da posição inicial de soldagem. Tem ainda instalado um mecanismo pneumático para levantar ou descer a tocha.
5. O mecanismo de movimentação da tocha de equipamento de solda alta precisão está montada na traseira da cama do torno, sendo aplicável para mover a tocha circularmente e soldagem longitudinal automática.
Processo e modo de soldagem
máquina de solda de alta precisão:
Método para posicionar as peças de trabalho: A tocha está fixa e as peças de trabalho giram.
Processo de soldagem: A máquina de solda pode ser utilizada para soldagem a arco argôn (com ou sem haste de enchimento), soldagem a arco gás metal (tipo CO2/MAG/MIG), soldagem plasma, etc. Eles formam o sistema de soldagem circunferencial automática.
Parâmetros do Equipamento de solda alta precisão HGT-3C
| Máquina de solda costura longitudinal | HGT-3C |
| Fonte do controlo | Monofásico 50 Hz AC 220V |
| Fonte do soldador | Trifásico 50 Hz AC 380V |
| Espessura da peça de trabalho | De acordo com a forma da fenda da solda |
| Diâmetro da junta de soldagem | 120 mm ≥ φ ≥ 10 mm |
| Comprimento de solda efectiva | ≤ 500 mm |
| Velocidade giratória | 1 to 10 rev./min |
| Diâmetro giratório da peça de trabalho | Φ ≤ 350 mm |
| Diâmetro do eixo principal | Φ ≤ 30 mm |
| Peso da peça de trabalho | ≤ 30 kg |
| Curso pneumático do de levantamento da tocha | 100 mm |
| Velocidade da tocha | 180 to 1800 rev./min |
| Ângulo de deflexão da proa rotativa | 0º, 30º, 45º, 60º, 90 º |
| Alcance do ajuste fino manual da tocha | Direção X: ± 30 mm Direção Y: ± 50 mm Direção Z: ± 30mm |
| Potência de soldagem máxima | 500 A |

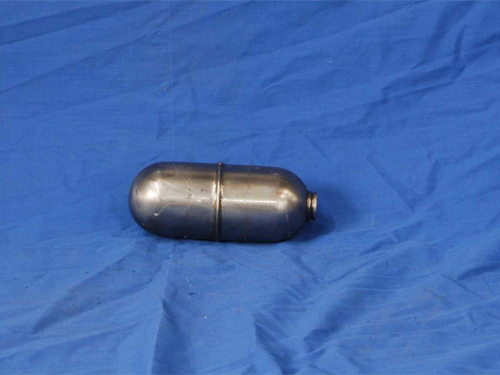

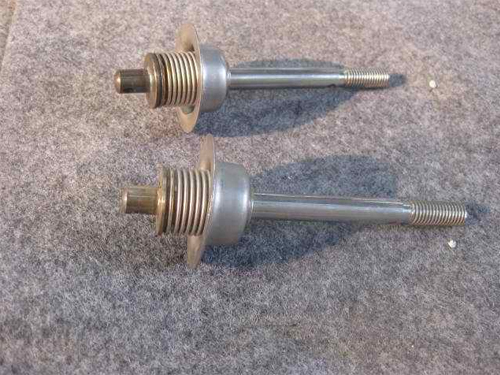

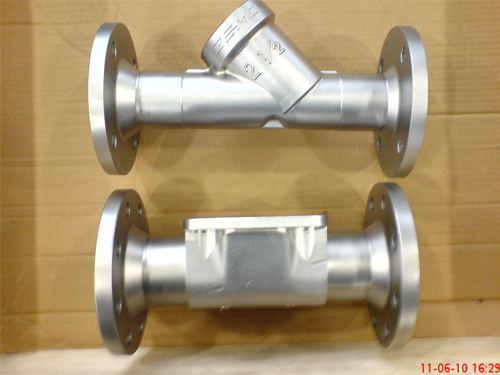

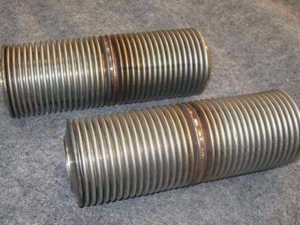

Peças de trabalho
A TallKee Technology é um fabricante profissional de equipamento de solda alta precisão na China. Estamos empenhados na produção de linhas de solda automáticas, máquina de solda costura longitudinal, manipulador de solda automático, estação de trabalho robô e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre a nossa máquina de solda de alta precisão (equipamento de solda alta precisão HGT-3C), não deixe de visitar o nosso website ou de nos contactar directamente.
