Máquina de solda para costura reta

Descrição
A máquina de solda para costura reta ou máquina de soldar para costura reta, faz uso de mecanismos de compressão chave e providencia refrigeração e bom aperto da peça de trabalho. O calor em excesso é libertado através de uma costura para reduzir a deformação e queimar através da peça de trabalho durante o processo de soldagem. A máquina de solda para costura reta é capaz de soldar por um lado e moldar por dois lados. Esta máquina de soldar para costura reta pode processar todos os materiais soldáveis (aço inoxidável, aço carbono, liga de alumínio soldável, liga resistente ao calor, liga de titânio, etc). A estrutura de aperto e da peça de trabalho inclui chapas de metal finas, peças de trabalho em rolo, cilindro, formato cónico, cone truncado, estruturas em caixa, costuras longitudinais, etc.

Aplicação

A máquina de solda para costura reta ou máquina de soldar para costura reta é vastamente utilizada na indústria naval, automotora, vasos de pressão de parede fina, auto peças, electrodomésticos, equipamento médico, arquitectural, alimentar, etc.

Atuação
1. A máquina de solda de costura reta tem uma estrutura tipo viga em balanço composta pela cama do torno, mecanismo pneumático de fixação tipo piano, trilho de guia, mandril, transporte elétrico, mecanismo pneumático de elevação da tocha, mecanismo regulador da tocha bidimensional, sistema de ar e sistema de controle elétrico, etc.
2. A tocha é movida por uma cremalheira ligada a um servomotor DC. Após maquinação abrasiva, a superfície fica plana e macia. A máquina de soldar para costura reta é estável e confiável.
3. A máquina de solda para costura reta usa um mecanismo pneumático de fixação tipo piano, garantindo que a costura é compressa uniformemente. A distância entre as chaves é ajustável para adaptar a diferentes peças de trabalho.
4. O mecanismo regulador da tocha bidimensional ajusta a posição inicial da soldagem.
5. A distância entre o mandril e a chapa chave pressionadora é ajustável.
6. Todos os tubos de ar e cabos são instalados numa cadeia de arrasto, evitando cabos partidos na máquina de solda para costura reta.
7. De acordo com a espessura da peça de trabalho, há dois tipos de máquina de soldar para costura reta: tipo saco de gás e tipo cilindro de ar, que garantem a força de pressão e evitam deformação térmica durante a soldagem.
8. O eixo de soldagem está inserido com um molde de cobre, prevenindo o refluxo de gás. De acordo com os diferentes requisitos dos tanques e chapas, pode-se realizar a solda de um lado e molde de dois lados.

Processo e modo de soldagem
Processo de soldagem: A máquina de solda para costura reta pode ser usada em peças de trabalho finas. A máquina de soldar para costura reta pode ser utilizada para soldagem a arco argôn (com ou sem haste de enchimento), soldagem a arco gás metal (tipo MAG/MIG), soldagem plasma, soldagem SAW (arco submerso), etc.
Pode ser instalado equipamento opcional na máquina para solda de costura reta tal como alimentador de arame para soldagem split, oscilador de soldagem, monitorização de costuras solda arco, gancho pneumático, mecanismo de centrar soldagem, chapas base de diferentes espessuras, chapa base de refrigerador de água, chapa base de proteção, exaustores de cozinha.

Parâmetros técnicos

Modelo	ZFJ500	ZFJ1000	ZFJ1500	ZFJ2000	ZFJ2500	ZFJ3000
Fonte do controlo	Monofásico 50 Hz AC 220V
Fonte do soldador	Trifásico 50 Hz AC 380V
Espessura da peça de trabalho	0.5 mm to 3.0 mm
Diâmetro de soldagem interna	800 ≥ φ ≥ 80 mm	700 mm ≥ φ ≥ 115 mm	700 mm ≥ φ ≥ 155 mm	700 mm ≥ φ ≥ 185 mm	700 mm ≥ φ ≥ 200 mm	700 mm ≥ φ ≥ 220 mm
Comprimento de solda efectiva	≤ 500 mm	≤ 1000 mm (Tocha na vertical), Comprimento de solda efectiva da haste de enchimento TIG ≤ 900 mm	≤ 1500 mm (Tocha na vertical), Comprimento de solda efectiva da haste de enchimento TIG ≤ 1400 mm	≤ 2000 mm (Tocha na vertical), Comprimento de solda efectiva da haste de enchimento TIG ≤ 1900 mm	≤ 2500 mm (Tocha na vertical), Comprimento de solda efectiva da haste de enchimento TIG ≤ 2400 mm	≤ 3000 mm (Tocha na vertical), Comprimento de solda efectiva da haste de enchimento TIG ≤ 2900 mm
Velocidade da carruagem	100 a 1800 mm/min
Curso pneumático de levantamento da Tocha	100 mm
Alcance do ajuste fino manual da tocha	Direção Y: ± 30 mm Direção Z: ± 30 mm
Potência de soldagem máxima	500 A

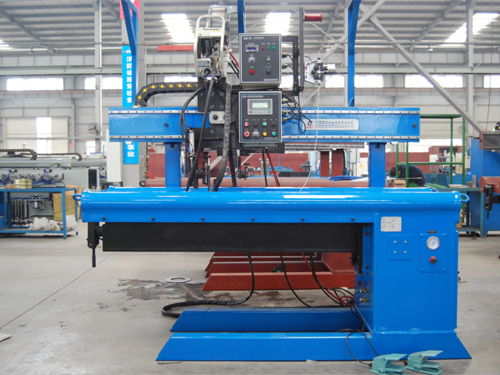

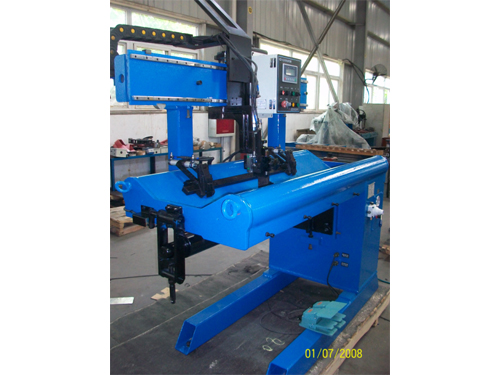

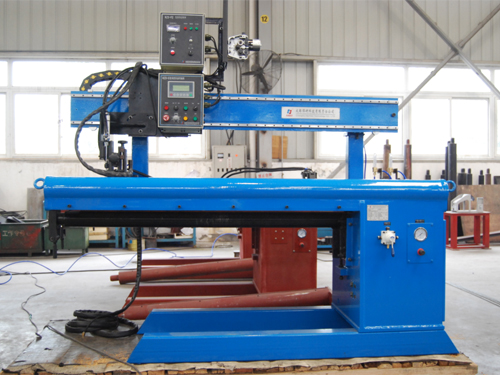

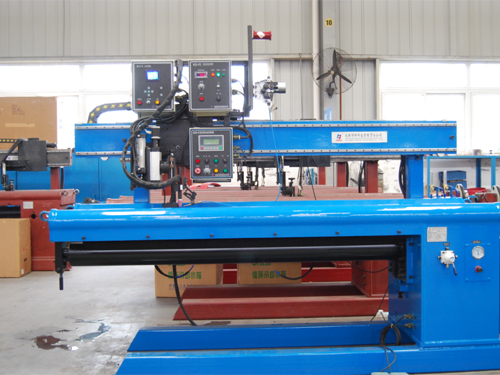

Máquina de solda para costura reta em operação

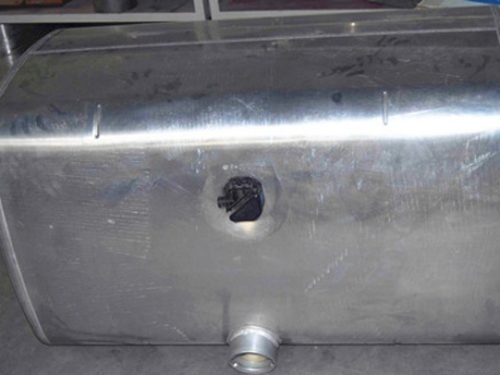

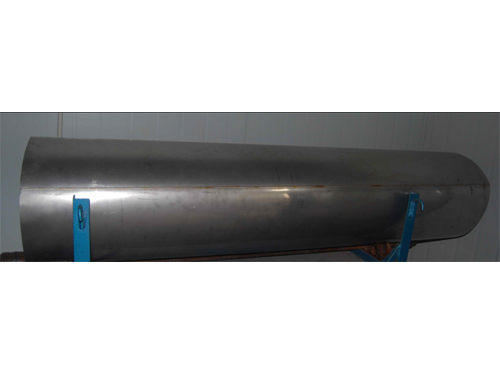

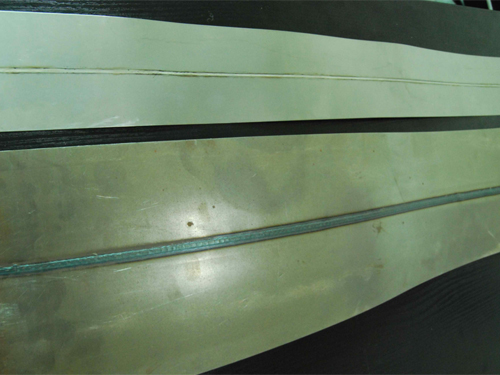

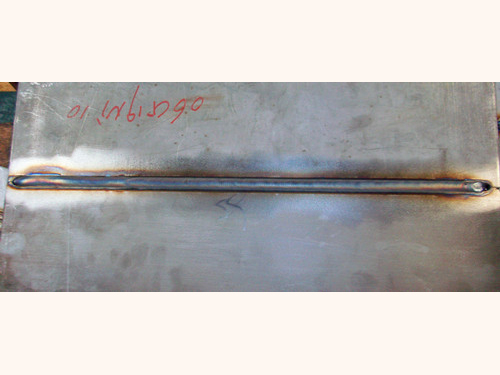

Peça de trabalhos da Máquina de solda para costura reta

A TallKee Technology é um fabricante profissional de máquina de solda para costura reta na China. Desenhamos e fabricamos vários produtos de soldagem tais como os modelos ZFJ500, ZFJ1000, ZFJ1500, ZFJ2000, ZFJ2500, e ZFJ3000 de máquina de soldar para costura reta. Para informações mais detalhadas sobre a nossa máquina de solda costura reta, não deixe de visitar o nosso website ou de nos contactar directamente.
