Oscilador para tocha de soldagem tipo HBQ-60 -Ⅱ

Descrição
O oscilador linear para tocha de soldagem ou tocha de soldagem oscilador tipo HBQ-60 -Ⅱ é uma máquina de soldar auxiliar aplicável para baloiçar o maçarico da esquerda para a direita na direção da costura de solda. Este oscilador linear aumenta a largura da soldagem, melhorando a qualidade da costura e aumentando a produtividade. É adequada para baloiçar maçaricos MIG/MAG e TIG. A caixa de alimentação do oscilador, tocha e apoio da tocha são opcionais. Podem ser pré-estabelecidos 16 grupos de parâmetros de oscilação. A tocha de soldagem oscilador tipo HBQ-60 -Ⅱ (oscilador linear para tocha de soldagem) tem controlo manual e controlo remoto. Pode-se controlar parâmetros tais como velocidade de baloiço esquerda\direita, alcance de oscilação esquerda\direita, alcance de centramento, alcance de tempo esquerda\direita, etc.

Estrutura principal e características do oscilador linear para tocha de soldagem

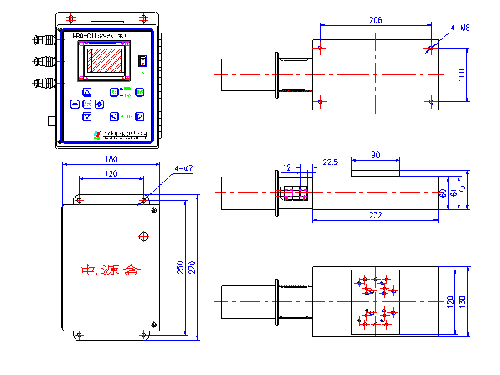

A tocha de soldagem oscilador tipo HBQ-60 -Ⅱ é principalmente composta por oscilador e controlador (imagem 2).
1. O oscilador consiste em motor de três fases importado e placa de deslizamento. A placa de deslizamento usa trilho guia e actuador linear, fazendo o maçarico oscilar estavelmente, rápida frequência de oscilação e longa vida de serviço. O controlador utiliza um micro controlador para realizar o controlo. Os parâmetros são regulados através do ecrã LCD. O micro controlador controla o pulso de saída e assim ajusta a velocidade do motor.
2. Configuração opcional do oscilador linear para tocha de soldagem
A tocha de soldagem oscilador tipo HBQ-60 -Ⅱ usa braçadeira bloco arma QB-004. A fonte eléctrica DC do controlador do oscilador HBQ-C é DC28-36V. Se a fonte eléctrica é AC 220V, deve ser encomenda a caixa de fornecimento de energia do controlador do oscilador (AC220V →DC28-36V).

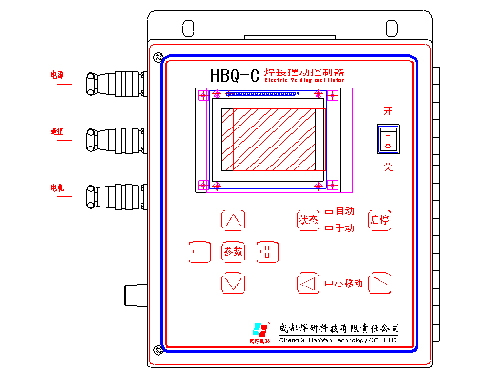

3. O painel operacional do controlador está na imagem
Os símbolos “+”\ “-” regulam os parâmetros seleccionados.
“↑” \“↓” Selecciona a classe ou parâmetros.
“→”\ “←” Centra o controlo.
O estado automático, pré definido ou manual são opcionais.
A tocha de soldagem oscilador tipo HBQ-60 -Ⅱusa INICIAR / PARAGEM manual.

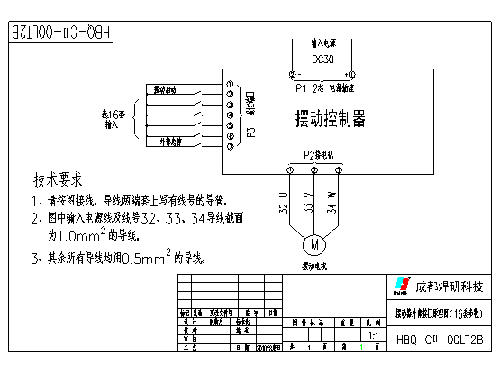

4. As instruções do Terminal estão na imagem
O oscilador linear para tocha de soldagem tem três portas de ligação. Descrições de cima para baixo:
A. Porta 2 é usada na admissão de arame com 30-36V DC controlador de entrada de energia. Fundo ① significa “+” e ② para “-“. Porta 19, a porta de entrada no estado operacional automático está ligada com equipamento de controlo e pode entregar sinais externos.
B. Inicie o controlador do oscilador e seleccione o valor predefinido. Os valores predefinidos do oscilador linear para tocha de soldagem estão em código binário.
C. Porta 10 é para a saída do controlo motor e está ligada ao oscilador.
Note: O contador na imagem 4 pode transmitir aos eléctrodos C e E do tríodo aberto. Para ligações específicas, refira-se ao diagrama.
5. Método operacional do tocha de soldagem oscilador
Ligue o oscilador, controlador e equipamentos como demonstrado na imagem
(1) Abra o interruptor de alimentação no painel de controlo.
(2) Prima “Center Shift” e determine a posição central através de operação manual.
(3) Prima “State” e seleccione o modo de usuário.
(4) Prima “△” e escolha o número.
(5) Prima “Parameter” e entre os parâmetros.
(6) Prima “△” e seleccione os parâmetros a modificar (o valor no cursor são o parâmetro a modificar.)
(7) Prima “+” ou “-” para modificar todos os parâmetros.
(8) Prima “Parameter”, confirme e guarde os parâmetros.
(9) Se a tocha de soldagem oscilador tipo HBQ-60 -Ⅱ estiver no estado manual, prima “ON & OFF” e controle o oscilador. Se estiver no estado automático, a caixa de controlo vai correr automaticamente o oscilador de acordo com o estado da porta de entrada 5.

Parâmetros do Oscilador linear para tocha de soldagem ou Tocha de soldagem oscilador tipo HBQ-60 -Ⅱ

Lista de configuração do equipamento

A TallKee Technology é um fabricante profissional de oscilador linear para tocha de soldagem (tocha de soldagem oscilador) na China. Estamos empenhados na produção de máquina de soldar, máquina de solda para costura circular tipo horizontal, manipuladores de solda automáticos, robô de solda e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre o nosso oscilador linear para tocha de soldagem (tocha de soldagem oscilador), não deixe de visitar o nosso website ou de nos contactar directamente.
